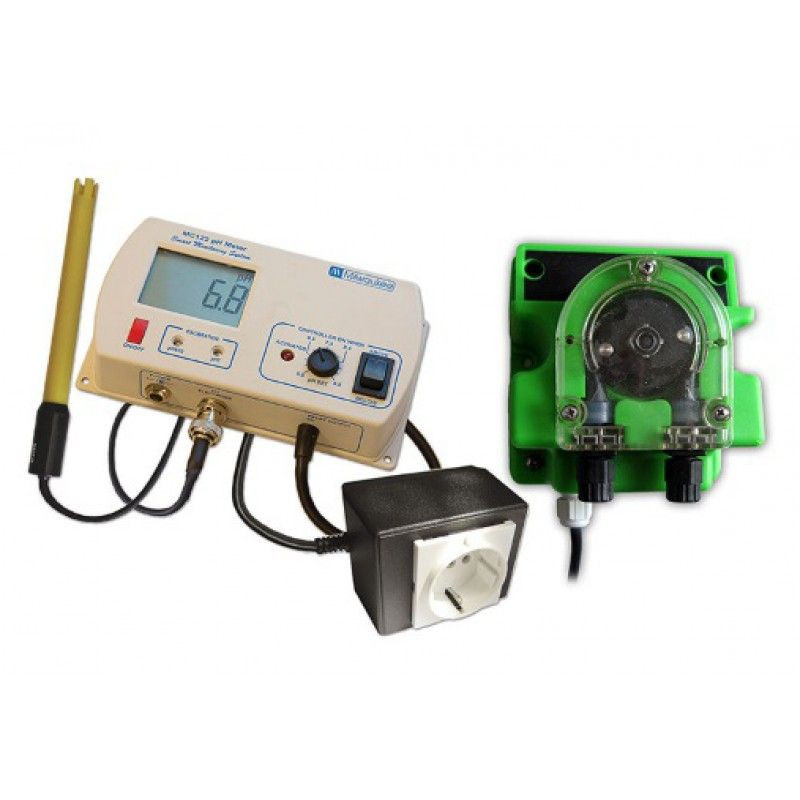

Controlador pH Contínuo + Bomba MC720

El controlador de PH con bomba dosificadora MC720 es un medidor continuo de capacitado para activar una bomba dosificadora de corrector PH (PH minus o PH más), es muy sencillo de usar, teniendo una programación y calibración manual (con ruleta de ajuste), es ideal para agricultura, hidroponía, acuarios, piscicultura, laboratorios, educación, alimentación.

Instalación del controlador con bomba dosificadora MC720

• Fijar el monitor MC122 a la pared a proximidad del tanque de nutrientes con un velcro adesivo o con 4 tornillos.
• Conectar a la corriente la base (color blanco y negro) de acoplamiento de la bomba.
• Conectar el electrodo de PH a la toma BNC del monitor
• Sumergir la punta del electrodo (hasta unos 2,5cm) en la mezcla de nutrientes. Sujetar el electrodo con la ayuda de una placa de poliexpan.
• Encender el monitor presionando el botón ON/OFF

IMPORTANTE

El botón ABOVE/BELOW sirve para informar el Monitor del sentido de evolución del PH de su mezcla. ILUSTRACION : Con un PH que tiende a SUBIR (por culpa de un agua alcalina o de un abono con PH alto), elegir la posición ABOVE. Con un PH que tiende a BAJAR, elegir la posición BELOW.

• Seleccionar el punto de consigna, con la ayuda de la ruleta graduada.

EJEMPLO

Supongamos que fijemos la ruleta al 5,5 (nivel de pH deseado) y supongamos que fijemos el cursor en posición ABOVE (PH creciente). Cuando la medición pase a 5,6 pH, automáticamente, el LED rojo de alarma y la bomba dosificadora se activaran.

Instalación de la bomba dosificadora MP810

• Conectar a la bomba el tubo blando (tubo de aspiración – a la izquierda) y el filtro (blanco) a la otra extremidad del tubo (para prevenir la aspiración de sólidos)
• Conectar a la bomba el tubo rígido (tubo de impulsión – a la derecha)- Opcional : una rosca negra para acoplar a una tubería.
• Fijar la bomba a la pared o directamente a la garrafa de mezcla de agua con corrector PH), en posición vertical a proximidad inmediata del tanque de nutrientes.
• Conectar la toma eléctrica de la bomba dosificadora a la toma de acoplamiento (blanca y negra) del controlador MC122.

IMPORTANTE

Para un ajuste suave del pH de su mezcla de nutrientes, se aconseja diluir el corrector PH (PH Minus o PH +) con agua en una garrafa. Ejemplo : Para un tanque de 100 lt, diluir 10cl de acido bajador de PH en un garrafa de 5 litros de agua. Este dato se puede ajustar según volumen de su tanque, concentración de su corrector pH, y fuerza de su bomba de recirculación o piedra difusora de aire.

MUY IMPORTANTE

Para una mezcla homogénea e inmediata de su corrector PH a su mezcla de nutrientes, instalar una potente bomba de recirculación y/o una piedra difusora de aire al fondo de su tanque
